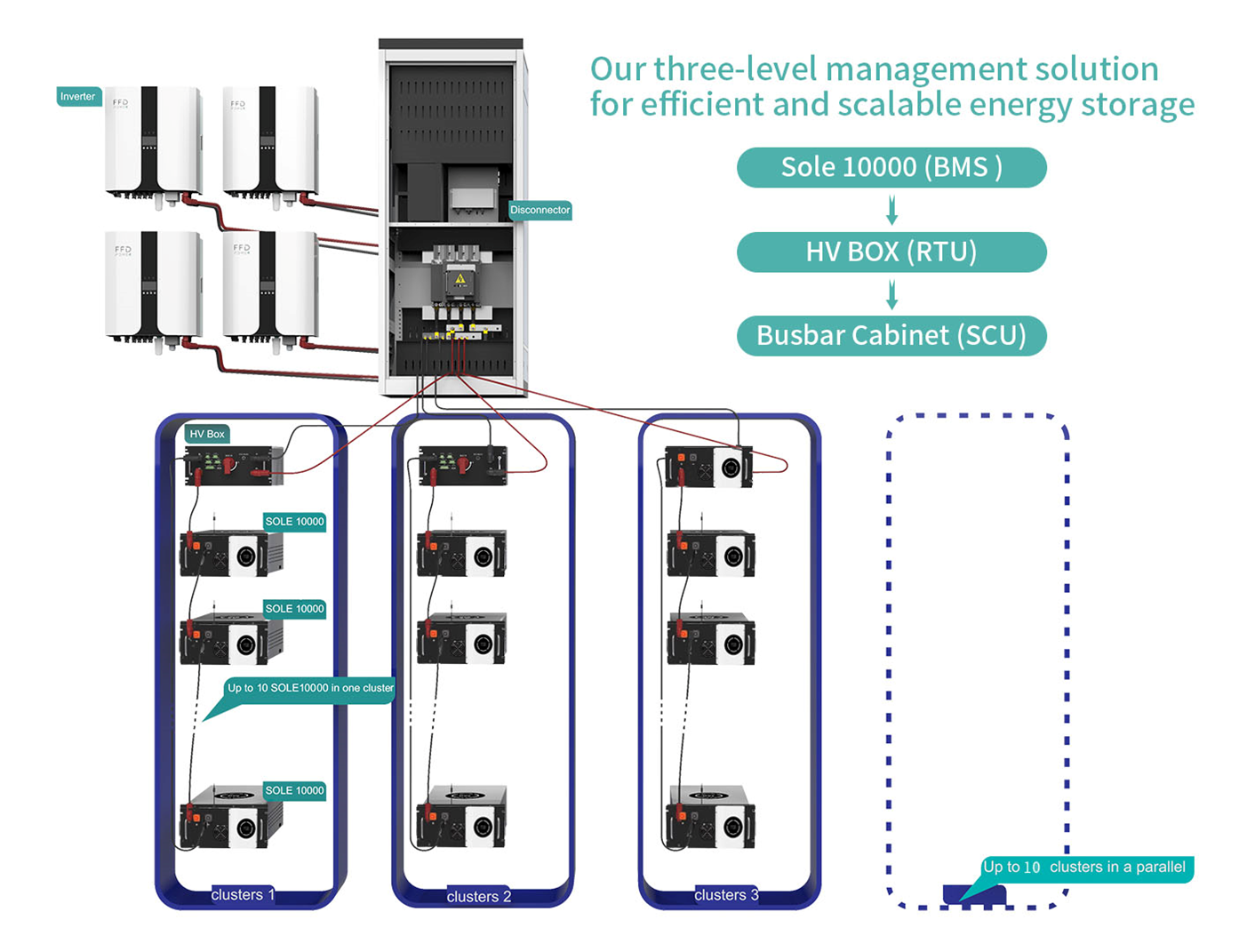

La nostra soluzione di gestione a tre livelli è progettata per uno stoccaggio efficiente e scalabile dell’energia. Si basa su tre componenti principali: Sistema di gestione delle batterie (BMS), Unità terminale remota (RTU) e Unità di controllo di sistema (SCU).
Al centro del sistema, il BMS controlla le celle, monitora i parametri principali e garantisce la protezione necessaria per un funzionamento sicuro e affidabile. Le unità Sole 10000 offrono una capacità di stoccaggio energetico di 10,24 kWh ciascuna.
Il secondo livello utilizza l’RTU, integrata nella scatola ad alta tensione. Gestisce cluster fino a 10 unità Sole 10000, con una capacità totale di 102,4 kWh. Questo livello consente il monitoraggio e il controllo semplice di più cluster di stoccaggio.
Per applicazioni su larga scala, il sistema include una SCU integrata nella scatola del busbar. Può gestire fino a 10 cluster di batterie in parallelo, raggiungendo una capacità complessiva di 1024 kWh.
Grazie alla gestione multilivello, il sistema ottimizza l’utilizzo dell’energia e riduce i costi operativi. È la soluzione ideale per applicazioni commerciali e industriali che richiedono affidabilità, scalabilità e risparmio.
Il Sole 10000 è progettato per garantire affidabilità ed efficienza nelle applicazioni industriali e commerciali. È un modulo di batteria al litio da 102,4 V / 100 Ah, ideale per creare cluster ad alta tensione.
Una singola scatola HV può contenere fino a 10 Sole 10000 in serie, offrendo una capacità compresa tra 20,24 kWh e 102,4 kWh. I cluster ad alta tensione possono essere collegati in parallelo fino a 10 cluster, creando un Energy Storage System (ESS) da 1024 kWh con il cabinet Busbar FFD POWER.
Il modulo utilizza celle EVE di grado A, rinomate per:
Alta densità energetica
Lunga durata di ciclo
Eccellenti caratteristiche di sicurezza
Questa combinazione garantisce prestazioni affidabili, sicurezza e lunga durata, rendendo il Sole 10000 una soluzione scalabile e performante per sistemi di stoccaggio energetico di qualsiasi dimensione.
| Dati tecnici | |||
|---|---|---|---|
| Modello | SOLE 10000 | Temperatura ambiente | Carica: 0°C--55°C Scarico: -20°C--55°C |
| Tipo di batteria | Lithium-Iron-Phosphate (LiFePo4) | Cicli | >= 6000 cicli @ 80% DoD |
| Capacità di archiviazione utilizzabile | 10.24 kWh | Interfaccia di comunicazione | POTERE |
| Tensione nominale | 102.4Vdc | Approvazioni e standard | IEC62619/UN38.3/CE-EMC e LVD |
| Corrente di carica standard | 100A | Garanzia | 7 anni |
| Corrente di scarica standard | 100A | Possibili applicazioni | OFF-Grid + Ibrido |
| Dimensioni [L.P.H mm] | 980*410*210 | Peso | 100 kg |
La HV Box è la soluzione definitiva per gestire cluster ad alta tensione con facilità e sicurezza. È progettata appositamente per i cluster con batterie al litio Sole 10000 e garantisce prestazioni affidabili grazie alle tecnologie più recenti.
Con un livello elettrico di 1500 V / 250 A, l’HV Box offre funzionalità complete:
Monitoraggio di tensione e corrente del cluster batterie
Controllo degli interruttori: positivo generale, negativo generale, pre-carica e sezionatore
Gestione del driver della ventola
Alimentazione e comunicazione con BMS e SCU
L’HV Box è ideale per laboratori e impianti industriali che richiedono un sistema di accumulo ad alta tensione affidabile e facile da usare. Supporta capacità fino a 102,4 kWh, assicurando sicurezza, gestione efficiente e scalabilità del sistema energetico.
| Dati Tecnici HV BOX | |||
|---|---|---|---|
| Modello | HV-1500-250 | Temperatura di archiviazione | -40℃~+125℃ |
| Temperatura di lavoro | -20℃~+65℃ | Altitudine di lavoro | 0~4000 m |
| Umidità di lavoro | 5~95% umidità relativa | Corrente massima | 250A |
| Tensione massima | 1500Vcc | Entra a ventaglio | 220Vca |
| Alimentazione | 220Vca | Apriti a ventaglio | 0~24Vcc |
| Capacità massima | SOLE 10000*10 Unità @ 102.4KWh | Acquisizione tensione | 0~1500Vcc Tensione cluster <=1000V (≤±1% FS) Tensione cluster >1000V (≤±0,5% FS) |
| Precarica | 5Ω/200W | RS 485 | 2 porte |
| Acquisizione corrente | 0~250A (FS±1%FS) | CAN 2 | Comunicazione con SCU |
| CAN 1 | Comunicazione con BMS | ||
La cabina busbar è un componente fondamentale di qualsiasi sistema di accumulo di energia. Fornisce capacità efficienti e affidabili di controllo, protezione e comunicazione.
La cabina collega i cluster di batterie agli inverter PCS, ai sistemi EMS e agli equipaggiamenti di monitoraggio ambientale. Tra questi ci sono sistemi antincendio, condizionamento dell’aria e controllo accessi.
All’interno della cabina si trovano:
Interruttore automatico per grandi sistemi di stoccaggio con funzione di operazione in diretta
Alimentatore UPS
Modulo principale di controllo e monitoraggio
Display del sistema di accumulo
Interruttore di emergenza
Questi componenti lavorano insieme per garantire controllo, protezione e comunicazione dei dati della batteria al litio-ionica, supportando tutte le operazioni di carica, scarica e gestione in modo sicuro e affidabile.
| Dati tecnici dell'armadio sbarre | |||
|---|---|---|---|
| Modello | Scatola sbarre-1500A | Livello elettrico | 1500V/1500A |
Temperatura di lavoro | -15℃~+40℃ | Temperatura di archiviazione | -40℃~+125℃ |
| Umidità di lavoro | 5-95% umidità relativa | Altezza di lavoro | 0-4000 m |
| Tensione massima | 1500V | Corrente massima | 1500A |
| Alimentazione | 220Vca | UPS | 220Vca |
| Controlla e visualizza | Touch screen | Capacità massima | 10 cluster @1.02MWH |
| POSSO | 3 porte: comunicazione con RTU | LAN | 3 porte: comunicazione con inverter e display |
| RS485 | 4 porti | RS 232 | Comunicazione a 1 porta con UPS |
