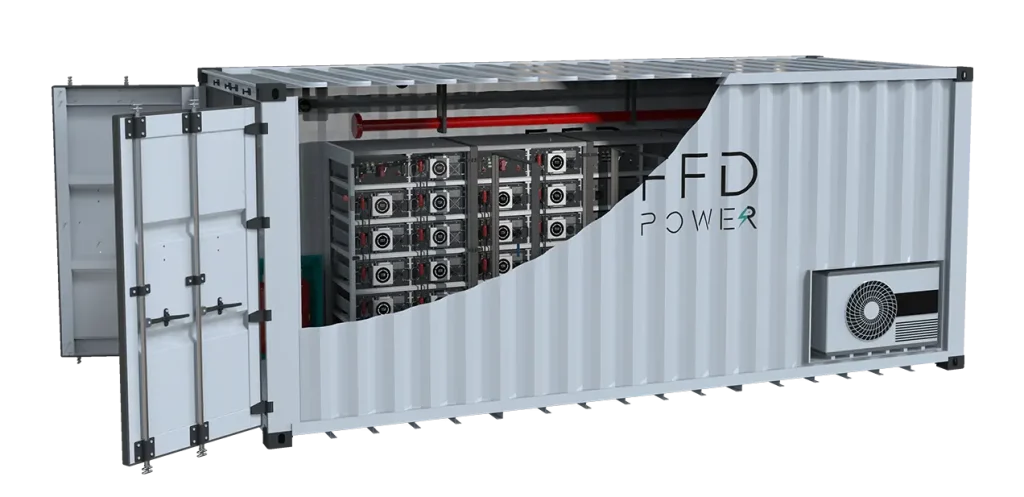

Sole 15000
Sistema de almacenamiento de energía de alto voltaje
Cluster 1500V @ 2866KWh

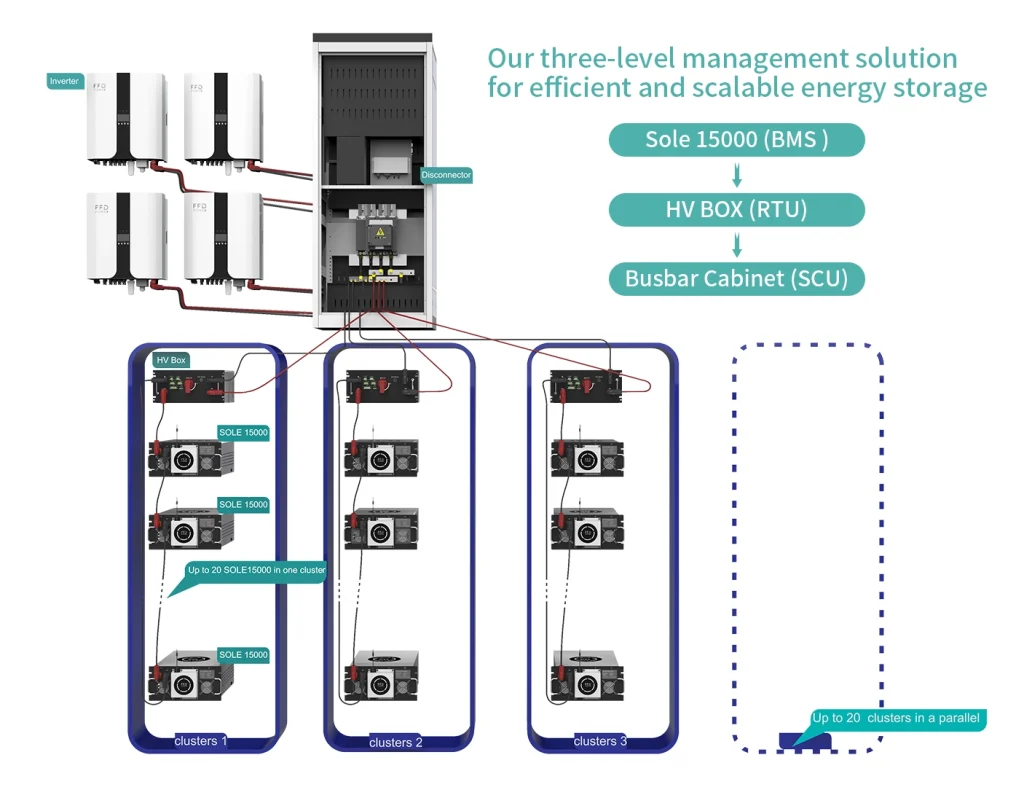

Nuestra solución de gestión en tres niveles para un almacenamiento de energía eficiente y escalable se basa en un Sistema de Gestión de Baterías (BMS), una Unidad Terminal Remota (RTU) y una unidad de control del sistema (SCU).
En el centro del sistema, el BMS proporciona un control esencial de las celdas, monitoreo y protección para una operación confiable y segura de las unidades Sole 15000 con una capacidad de almacenamiento de energía de 14.33 KWH.
El segundo nivel del sistema presenta una RTU integrada en la caja de alta tensión para la gestión de grupos de hasta 20 unidades Sole 15000 con una capacidad de almacenamiento de energía de 286KWH. Esto permite un monitoreo y control fácil de múltiples grupos de almacenamiento de energía.
Para el almacenamiento de energía a gran escala, nuestro sistema ofrece un tercer nivel de gestión que cuenta con una SCU completa integrada en la caja de la barra colectora. Este sistema puede gestionar eficientemente hasta 10 grupos de baterías en paralelo, con una capacidad total de almacenamiento de energía de 2866KWH. Al optimizar el uso de energía y reducir los costos de energía, nuestro sistema es ideal para aplicaciones comerciales e industriales.
SOLE 15000
Módulo de sistema de almacenamiento de energía de alto voltaje
Sole 15000 es una solución confiable y eficiente diseñada para satisfacer las necesidades flexibles de almacenamiento de energía de aplicaciones industriales y comerciales. Es un módulo de batería de litio de 51,2 V / 280 AH para construir un grupo de almacenamiento de energía de alta tensión con una sola caja HV que va desde 42,9 KWh hasta 286 KWh mediante 20 Sole 15000 en serie. El grupo de alta tensión con caja HV se puede conectar en paralelo hasta 10 grupos para construir un ESS de 2860 KWh con el gabinete de barra colectora de FFD POWER. Este módulo está equipado con la nueva tecnología de celdas CATL de grado A de vanguardia, conocida por su alta densidad de energía, larga vida útil de ciclo y características excepcionales de seguridad.
Características del producto
- Alta confiabilidad: garantía de 6500 ciclos
- Modo de conexión: en serie Celda: Serie A CATL 280AH * 16
- Monitor: 8 sensores de temperatura, 16 sensores de voltaje
- Conexión fácil: generación automática de ID
- Sistema de ecualización: estándar pasivo (opción activa)
- Detección de paquete y celda: alarma de voltaje, corriente, temperatura, cortocircuito, aislamiento y protección.
| Datos técnicos | |||
|---|---|---|---|
| Modelo | SOLE 15000 | Temperatura ambiente | Carga: 0°C--55°C Descarga: -20°C--55°C |
| Tipo de batería | Lithium-Iron-Phosphate (LiFePo4) | Ciclos | >= 6500 ciclos @ 90% DoD |
| Capacidad de almacenamiento utilizable | 14.3 kWh | Interfaz de comunicación | CAN |
| Tensión nominal | 51.2Vdc | Aprobaciones y estándares | IEC62619 / UN38.3 / CE-EMC & LVD |
| Corriente de carga estándar | 140A | Garantía | 7 años |
| Corriente de descarga estándar | 140A | Posibles aplicaciones | Fuera de la red + Híbrido |
| Dimensiones [L.W.H mm] | 700*420*230 | Peso | 115kg |
HV BOX
SOLE 15000 Sistema de gestión de clústeres
¡La solución definitiva para gestionar clústeres de alta tensión con facilidad y seguridad! Específicamente diseñada para el clúster de alta tensión de batería de litio Sole 15000, esta caja eléctrica multifuncional está construida con la última tecnología para garantizar un rendimiento confiable y seguridad eléctrica. Con un nivel eléctrico de 1500 V/250A, la caja HV incluye funciones avanzadas como adquisición de voltaje y corriente del clúster de baterías, control de interruptores (positivo general, negativo general, precarga y desconector), controlador de ventilador, suministro de energía de BMS y comunicación con BMS y SCU. La caja HV es la solución perfecta para laboratorios y aplicaciones industriales que requieren un sistema de almacenamiento de energía de alta tensión confiable y fácil de usar con una capacidad de hasta 286KW.H.
Características del producto
- Detección de clúster: voltaje y corriente del clúster.
- Suministro de energía: suministro de energía DC para BMS y ventilador.
- Verificación de interruptor: verificación del estado del interruptor de positivo general, negativo general, pre-carga y ventilador.
- Apagado del clúster: disyuntor para apagar el clúster en caso de emergencia o mantenimiento.
- Gestión de carga y descarga: mediante la comunicación con BMS en Sole 15000, se gestiona la lógica de carga y descarga y la protección.
| Datos técnicos de HV BOX | |||
|---|---|---|---|
| Modelo | HV-1500-250 | Poder | 100-240 V |
| Temperatura de trabajo | -20℃~+65℃ | Temperatura de almacenamiento | -40℃~+125℃ |
| Humedad de trabajo | 5~95% RH | Altitud de trabajo | 0~4000 m |
| Voltaje máximo | 1500Vdc | Corriente máxima | 250A |
| Fuente de alimentación | 220Vac | Aficionado | 220Vac |
| Capacidad máxima | SOLE 15000*20 Units @ 286KWh | Ampliar | 0~24Vdc |
| Precargar | 5Ω/200W | Adquisición de voltaje | 0~1500Vdc Cluster voltage <=1000V ( ≤±1% FS ) Cluster voltage >1000V ( ≤±0.5% FS ) |
| Adquisición actual | 0~250A (FS±1% FS ) | RS 485 | 2 Ports |
| CAN 1 | Communication with BMS | CAN 2 | Communication with SCU |
Características del producto
Gabinete de barras colectoras
Sistema de gestión de clústeres múltiples
El Gabinete de Barra Colectora es un componente esencial de cualquier sistema de almacenamiento de energía, proporcionando capacidades de control, protección y comunicación eficientes y confiables.
Es un gabinete de control que conecta los grupos de baterías con los inversores de almacenamiento de energía PCS, sistemas EMS y equipos de monitoreo ambiental (como sistemas contra incendios, aire acondicionado y control de acceso). Dentro del gabinete, encontrará el interruptor automático del paquete de baterías del sistema de almacenamiento grande (con operación en vivo), la fuente de alimentación ininterrumpida (UPS), el módulo de control y monitoreo maestro del almacenamiento grande, la pantalla de visualización del almacenamiento grande y un interruptor de parada de emergencia. Estos componentes trabajan juntos para permitir las funciones de control, protección y comunicación de los procesos de carga, descarga y operaciones del paquete de baterías de almacenamiento de energía de iones de litio.
Características del producto
- Suministro de energía: Alimentar SCU y pantalla con CC, alimentar la caja HV con 220V CA.
- UPS: Suministrar energía de manera ininterrumpida a través de la batería para alimentar el sistema con 220V AC.
- Comunicación: Comunicación con la caja HV, inversor, sistemas EMS y monitores ambientales.
- Parada de emergencia: Detener el sistema en caso de emergencia.
- Almacenamiento y exportación de datos: Almacenamiento de datos de operación, alarmas y protección.
- Monitorización: Parámetros detectados en la caja HV y Sole 15000.
- Gestión de carga y descarga: A través de la comunicación con BMS en Sole 15000, gestionar la lógica de carga y descarga y la protección.
| Datos técnicos del armario de barras | |||
|---|---|---|---|
| Modelo | Busbar box-1500A | Nivel eléctrico | 1500V/1500A |
| Temperatura de trabajo | -15℃~+40℃ | Temperatura de almacenamiento | -40℃~+125℃ |
| Humedad de trabajo | 5-95% RH | Altitud de trabajo | 0-4000 m |
| Voltaje máximo | 1500V | Corriente máxima | 1500A |
| Fuente de alimentación | 220Vac | UPS | 220Vac |
| Control y visualización | Pantalla táctil | Capacidad máxima | 10 Clusters @2.86MWH |
| CAN | 3 Puertos: Comunicación con RTU | LAN | 3 puertos: comunicación con inversor y pantalla |
| RS 485 | 4 puertos | RS 232 | 1 puerto de comunicación con UPS |
